LK-HHPD उच्च गति InGaAs Photodetector
- चौडा ब्यान्डविथ, उच्च गति
- उच्च उत्तरदायित्व
- Incorporated Bias-T
- उच्च संतृप्ति इनपुट
- Hermetically सिल गरिएको, SMA कनेक्टर
- कम गाढा वर्तमान, उच्च संकेत-देखि-शोर अनुपात।
- सानो फारम कारक।
उत्पादन विवरण
LK-HHPD डिजिटल र एनालग अनुप्रयोगहरूको लागि उपयुक्त उच्च-गति डिटेक्टर मोड्युल हो, जसमा १२५० देखि १६५० nm सम्मको तरंगदैर्ध्य कभर गर्ने InGaAs PIN फोटोडायोड रहेको छ। यसले १२ GHz वा १८ GHz ब्यान्डविथ प्रदान गर्दछ र +५V पावरमा चल्छ। मोड्युल मानक एकल-मोड ९/१२५μm फाइबरसँग उपयुक्त छ र ५० ओम प्रतिबाधा मिलान भएको RF आउटपुटको लागि SMA कनेक्टर छ।
उच्च-डेटा-दर अनुप्रयोगहरूको लागि उपयुक्त LK-HHPD, यो वातावरणीय कारकहरूबाट जोगाउन हर्मेटिकली सिल गरिएको छ, विश्वसनीयता र दीर्घायु सुनिश्चित गर्दै। यसको हल्का तौल २३ ग्राम भन्दा कम छ, जुन पोर्टेबल वा ठाउँ-सीमित अनुप्रयोगहरूको लागि लाभदायक छ। मोड्युल खतरनाक पदार्थहरूको प्रतिबन्ध (RoHS) निर्देशिका २.० को अनुपालनमा प्रमाणित छ, जसले वातावरणीय र सुरक्षा मापदण्डहरूको पालना प्रदर्शन गर्दछ।
प्राविधिक Specifications
| विशिष्ट र निरपेक्ष अधिकतम मूल्याङ्कन | ||||
|---|---|---|---|---|
| प्यारामिटर | Sym। | प्रकार | दर्जा | एकाइ |
| भण्डारण तापमान दायरा | Tएसटीजी | -45 +85 | -55 +100 | ℃ |
| अपरेटिङ केस तापमान दायरा | TC | 25 | -४० ~ +८५ | ℃ |
| पूर्वाग्रह भोल्टेज | VR | 5 | +4.75 +5.25 | V |
| अप्टिकल इनपुट पावर | पिन | 0 | + 13 | dBm |
| बर्न-आउट अप्टिकल पावर | PB | - | + 16 | dBm |
| लीड सोल्डरिंग तापमान | Tp | १ (३.३३ सेकेन्ड) | १ (३.३३ सेकेन्ड) | ℃ |
| विद्युतीय / अप्टिकल विशेषताहरू (टीC = २२ ± ३ ℃ ) | ||||||
|---|---|---|---|---|---|---|
| प्यारामिटर | SYM | परीक्षण अवस्था | प्यारामिटर मानहरु | एकाइ | ||
| तरंगदैर्ध्य दायरा | λ | - | १००० ~ १६५० | nm | ||
| फ्रिक्वेन्सी रेंज | - | - | X - ब्यान्ड | कु - ब्यान्ड | - | |
| सानो सिग्नल ब्यान्डविथ | f-3dB | TC = 22 ± 3℃ | 0.3-12 | 0.8-18 | GHz | |
| जिम्मेवारी | Re | VR =+५ भी, एफin = १० मेगावाट | λ = १३१० एनएम | ≥ १२ | ≥ १२ | A / w |
| λ = १३१० एनएम | ≥ १२ | ≥ १२ | ||||
| आउटपुट VSWR | VSWR | - | 2 ०.XNUMX | 2.2 ०.XNUMX | - | |
| आयाम समतलता | A | TC =-45～+85 ℃ | ≤ ±१.५ | dB | ||
| संतृप्ति अप्टिकल पावर | Ps | VR =+५ V, λ = १५५० एनएम AC परिमार्जित |
13 | dBm | ||
| संतृप्ति आरएफ आउटपुट पावर | Pबाहिर | - | -10 | dBm | ||
| अँध्यारो वर्तमान | Id | VR = ५ भोल्ट | 10 ०.XNUMX | nA | ||
| आउटपुट प्रतिबाधा | RL | - | 50 | Ω | ||
● विशिष्ट उत्तरदायित्व वक्रहरू

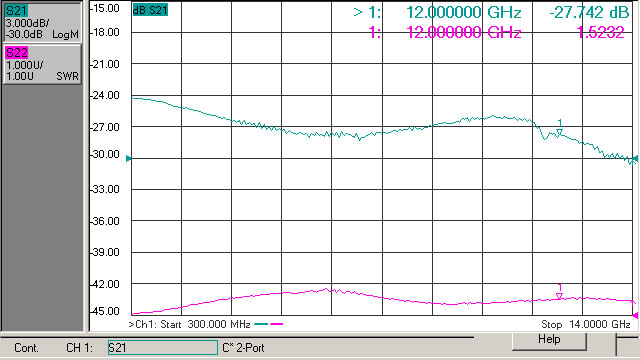

(चित्र १ X - ब्यान्ड फोटोडिटेक्टर फ्रिक्वेन्सी रेस्पोन्स)

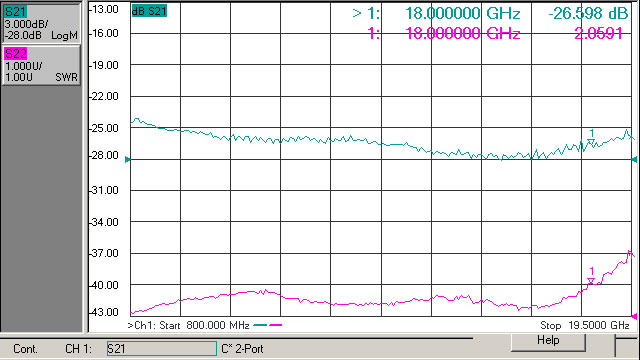

(चित्र २ Ku - ब्यान्ड फोटोडिटेक्टर फ्रिक्वेन्सी रेस्पोन्स)

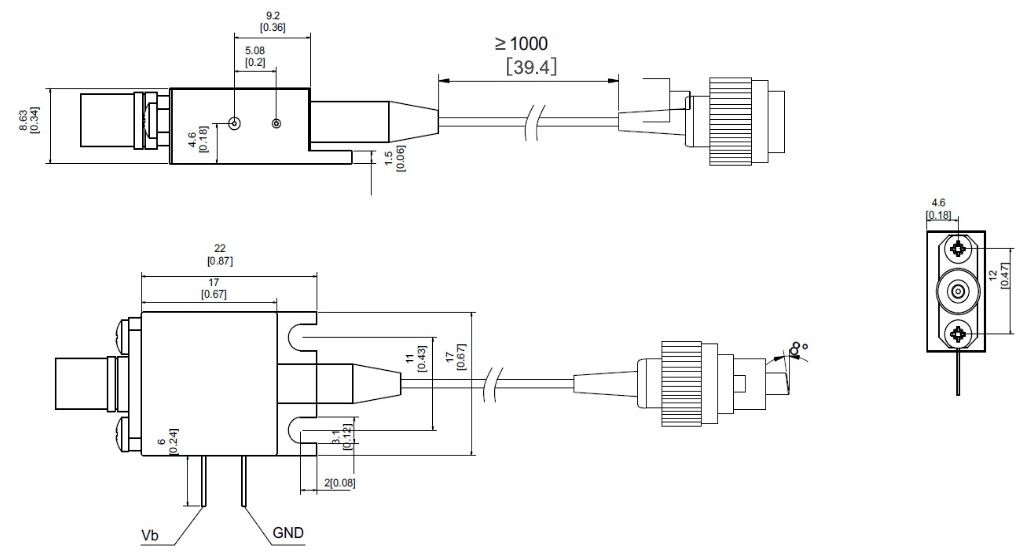

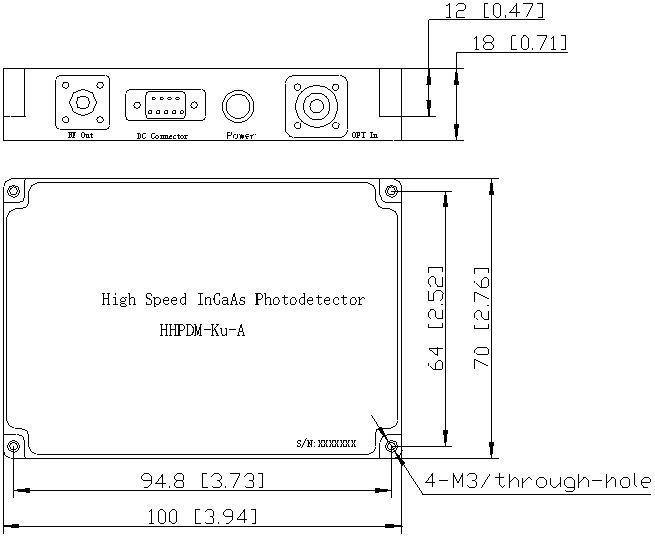

● आयाम र पिनहरू (एकाइ: इन्च)
आरएफ कनेक्टर: एसएमए कनेक्टर
●अर्डर जानकारी
पाना १:
| कोड | एनालग ब्यान्डविथ |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
पाना १:
| कोड | कनेक्टर प्रकार | टिप्पणी |
| N | कुनै कनेक्टर छैन | एकल-मोड 9 / 125 μm फाइबर पिगटेल |
| A | एफसी / एपीसी |
● सावधानीहरू
फाइबर क्षतिग्रस्त हुनबाट जोगाउन फाइबर बेन्डिङ रेडियस २० मिमी भन्दा कम हुनु हुँदैन।
ओप्टो-सर्किटमा जडान गर्नु अघि फाइबर युग्मन पक्ष सफा छ भनी सुनिश्चित गर्नुहोस्।
उपयुक्त ESD सुरक्षा भण्डारण, यातायात र प्रयोग मा आवश्यक छ।
हाम्रा सबै मानक फोटोडिटेक्टरहरू मोड्युलहरूमा अनुकूलित गर्न सकिन्छ!
आवेदन
अप्टिकल-फाइबर सञ्चार
रडार सूचना प्रशोधन
इलेक्ट्रोनिक वारफेयर
उच्च-गति सिग्नल परीक्षण र मापन
सुरक्षा र निगरानी
