LK-AMPD-S हाई स्पीड एम्प्लीफाइड माइक्रोवेभ InGaAs फोटोडिटेक्टर
- उच्च गति, फराकिलो ब्यान्डविथ
- Incorporated Bias-T
- O/E हाइब्रिड एकीकृत
- उच्च लाभ, कम शोर, ब्रॉडब्यान्ड
- Hermetically सिल गरिएको, SMA कनेक्टर
- कम गाढा वर्तमान, उच्च संकेत-देखि-शोर अनुपात।
- सानो फारम कारक।
उत्पादन विवरण
LK-AMPD-S InGaAs फोटोडायोड र कम आवाज भएको एम्पलीफायरको हाइब्रिड हो, जुन १००० देखि १६५०nm सम्मको फराकिलो अप्टिकल प्रतिक्रियाको लागि डिजाइन गरिएको हो र १५ dB RF लाभ प्रदान गर्दछ। यसले १२GHz र १८GHz को ब्यान्डविथको साथ उच्च-गति प्रदर्शन प्रदान गर्दछ, र +५V आपूर्ति द्वारा संचालित छ।
यो मोड्युल मानक एकल-मोड ९/१२५μm फाइबरसँग उपयुक्त छ र यसमा ५० ओम प्रतिबाधा मिलान भएको SMA कनेक्टर छ।
LK-AMPD-S लाई वातावरणीय संरक्षणको लागि हर्मेटिकली सिल गरिएको छ र यसको तौल २३ ग्राम भन्दा कम छ। यो खतरनाक पदार्थहरूको प्रतिबन्ध (RoHS) निर्देशिका २.० सँग अनुरूप छ, जसले वातावरणीय दिगोपन र कडा सुरक्षा मापदण्डहरूको पालना सुनिश्चित गर्दछ।
प्राविधिक Specifications
| विशिष्ट र निरपेक्ष अधिकतम मूल्याङ्कन | ||||
|---|---|---|---|---|
| प्यारामिटर | Sym। | प्रकार | दर्जा | एकाइ |
| भण्डारण तापमान दायरा | Tएसटीजी | -45 +85 | -55 +100 | ℃ |
| अपरेटिङ केस तापमान दायरा | TC | 25 | -40 +85 | ℃ |
| पूर्वाग्रह भोल्टेज | VR | +5 | +५ ～ +९ | V |
| अप्टिकल इनपुट पावर | पिन | 0 | + 10 | dBm |
| बर्न-आउट अप्टिकल पावर | PB | - | + 13 | dBm |
| लीड सोल्डरिंग तापमान | Tp | १ (३.३३ सेकेन्ड) | १ (३.३३ सेकेन्ड) | ℃ |
| विद्युतीय / अप्टिकल विशेषताहरू (टीC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| प्यारामिटर | SYM | परीक्षण अवस्था | प्यारामिटर मानहरु | एकाइ | ||
| तरंगदैर्ध्य दायरा | λ | - | 1000-1650 | nm | ||
| फ्रिक्वेन्सी रेंज | - | - | X - ब्यान्ड | कु - ब्यान्ड | - | |
| सानो सिग्नल ब्यान्डविथ | f-3dB | TC = 22 ± 3℃ | ०. ३ ~ १२ | ०. ३ ~ १२ | GHz | |
| जिम्मेवारी | Re | VR =+5V, Pin = 10mW | λ = १३१० एनएम | ≥ १२ | ≥ १२ | A / w |
| λ = १३१० एनएम | ≥ १२ | ≥ १२ | ||||
| आयाम समतलता | A | TC =-45～+85 ℃ | ≤ ± १.५ | dB | ||
| संतृप्ति अप्टिकल पावर | Ps | VR =+ ५ V, λ = १५५० nm AC परिमार्जित |
10 | dBm | ||
| आरएफ सिग्नल गेन (विशिष्ट) | G | - | १२..15 ± ± ०.1 | dB | ||
| संतृप्ति आरएफ आउटपुट पावर | Pबाहिर | - | +3 | dBm | ||
| आउटपुट VSWR | VSWR | - | 2 ०.XNUMX | - | ||
| आउटपुट प्रतिबाधा | RL | - | 50 | Ω | ||
● विशिष्ट प्रतिक्रिया वक्रहरू
(चित्र १ X - ब्यान्ड फोटोडिटेक्टर फ्रिक्वेन्सी रेस्पोन्स)

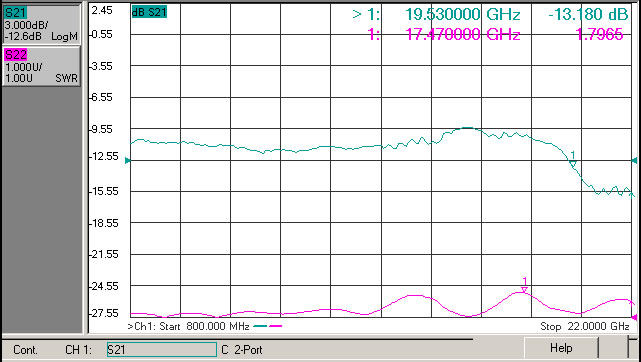

(चित्र २ Ku - ब्यान्ड फोटोडिटेक्टर फ्रिक्वेन्सी रेस्पोन्स)

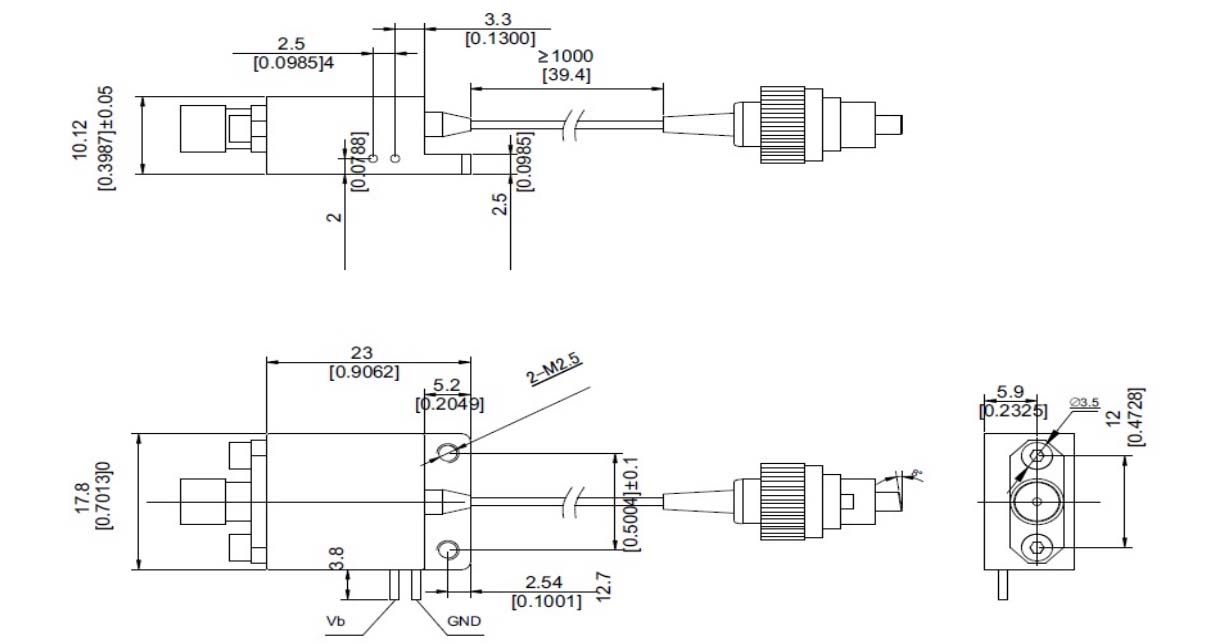

●आयाम र पिन (एकाइ: मिमी[इन्च])
आरएफ कनेक्टर: एसएमए
●अर्डर जानकारी
पाना १:
| कोड | आरएफ सिग्नल गेन | टिप्पणी |
| S | १२० डिबी | सामान्य र केन्द्र आवृत्ति |
पाना १:
| कोड | एनालग ब्यान्डविथ |
| X | ०.३ ~ १२ GHz |
| Ku | ०.८ ~ १९.५ GHz |
पाना १:
| कोड | कनेक्टर प्रकार | टिप्पणी |
| N | कुनै कनेक्टर छैन | एकल-मोड 9 / 125 μm फाइबर पिगटेल |
| A | एफसी / एपीसी | |
| P | एफसी / पीसी |
● सावधानीहरू
फाइबर बिग्रनबाट बच्नको लागि फाइबर बेन्डिङ रेडियस २० मिमी भन्दा कम हुनु हुँदैन।
अप्टो-सर्किटमा जडान गर्नु अघि फाइबर युग्मन पक्ष सफा छ भनी सुनिश्चित गर्नुहोस्।
उपयुक्त ESD सुरक्षा भण्डारण, यातायात र प्रयोगमा आवश्यक छ।
हाम्रा सबै मानक फोटोडिटेक्टरहरू मोड्युलहरूमा अनुकूलित गर्न सकिन्छ!
आवेदन
रडार सूचना प्रशोधन
इलेक्ट्रोनिक वारफेयर
एन्टेना मापन
फाइबर अप्टिक संचार
सुरक्षा र निगरानी
