LK-FCPD InGaAs Photodetector

  • चौडा ब्यान्डविथ
  • Incorporated Bias-T
  • O/E हाइब्रिड एकीकृत
  • कम शोर, ब्रॉडब्यान्ड
  • SMA कनेक्टर
  • कम गाढा वर्तमान, उच्च संकेत-देखि-शोर अनुपात।
  • सानो फारम कारक।
INQUIRY

+ 86 29 88244373

उत्पादन विवरण

फाइबर-कपल्ड फोटोडेटेक्टर (FCPD) एक उन्नत ओप्टोइलेक्ट्रोनिक हाइब्रिड प्रणाली हो, जसले ब्रोडब्यान्ड इन्डियम ग्यालियम आर्सेनाइड (InGaAs) फोटोडियोड समावेश गर्दछ। InGaAs PIN फोटोडियोड 1000 देखि 1650 न्यानोमिटर सम्मको तरंगदैर्ध्यमा प्रतिक्रिया दिन डिजाइन गरिएको हो। LK-FCPD 1 gigahertz, 2.5 gigahertz को ब्यान्डविथ प्रदान गर्न सक्षम छ, र 8 gigahertz को अधिकतम ब्यान्डविथ क्षमता संग अनुकूलन समाधान प्रदान गर्दछ। उपकरण +5-भोल्ट आपूर्ति भोल्टेज द्वारा संचालित छ र अप्टिकल इनपुटको लागि मानक FC (फेस-कन्ट्याक्टेड) ​​फाइबर-अप्टिक कनेक्टरसँग सुसज्जित छ। रेडियो फ्रिक्वेन्सी (RF) आउटपुट SMA-कम्प्याटिबल कनेक्टर मार्फत सहज बनाइन्छ, जुन प्रतिबाधा-50 ohms मा मिल्छ।

LK-FCPD हल्का वजन, 15 ग्राम भन्दा कम छ, जुन न्यूनतम द्रव्यमान चाहिने अनुप्रयोगहरूको लागि फाइदाजनक छ। यो यन्त्र खतरनाक पदार्थको प्रतिबन्ध (RoHS) निर्देशन 2.0 को पालना गर्दछ, यो सुनिश्चित गर्दै कि यसले कडा वातावरणीय र सुरक्षा नियमहरू पूरा गर्दछ।

प्राविधिक Specifications
विशिष्ट र निरपेक्ष अधिकतम मूल्याङ्कन
प्यारामिटर Sym। प्रकार दर्जा एकाइ
भण्डारण तापमान दायरा Tएसटीजी -45 +85 -55 +100 ℃
अपरेटिङ केस तापमान दायरा TC 25 -40 +70 ℃
पूर्वाग्रह भोल्टेज VR +5 +4.75 +5.25 V
अप्टिकल इनपुट पावर पिन 0 +5 dBm
बर्न-आउट अप्टिकल पावर PB - + 13 dBm
लीड सोल्डरिंग तापमान Tp १ (३.३३ सेकेन्ड) १ (३.३३ सेकेन्ड) ℃
विद्युतीय / अप्टिकल विशेषताहरू (टीC = 22 ± 3 ℃ )
प्यारामिटर SYM परीक्षण अवस्था प्यारामिटर मानहरु एकाइ
तरंगदैर्ध्य दायरा λ - 1000-1650 nm
फ्रिक्वेन्सी रेंज - - एल ब्यान्ड एस ब्यान्ड CM -
सानो सिग्नल ब्यान्डविथ f-3dB TC = 22 ± 3℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 8 GHz
जिम्मेवारी Re VR =+5V, Pin = 1mW λ = १३१० एनएम ≥ 0.90 ≥ 0.90 ≥ 0.90 A / w
λ = १३१० एनएम ≥ 0.90 ≥ 0.90 ≥ 0.90
आयाम समतलता A TC =-40～+70 ℃ ≤ ± १.५ ≤ ±१.५ dB
आउटपुट VSWR VSWR - 2 ०.XNUMX 2.2 ०.XNUMX -
संतृप्ति अप्टिकल पावर Ps VR = +5 V, λ = 1550 nm
AC परिमार्जित		 +5 dBm
संतृप्ति आरएफ आउटपुट पावर Pबाहिर - -10 dBm
अँध्यारो वर्तमान ID - ≤10 nA
आउटपुट प्रतिबाधा RL - 50 Ω

● विशिष्ट प्रतिक्रिया वक्रहरू

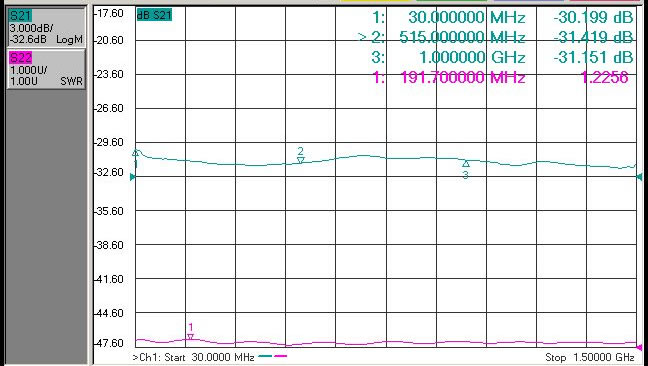

फिग। 1 L- ब्यान्ड FCPD InGaAs Photodetector आवृत्ति प्रतिक्रिया

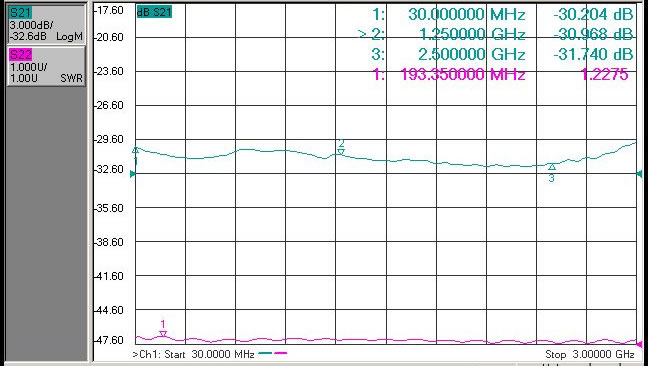

फिग। 2 S- ब्यान्ड FCPD InGaAs Photodetector आवृत्ति प्रतिक्रिया

फिग। 3 C- ब्यान्ड FCPD InGaAs Photodetector आवृत्ति प्रतिक्रिया

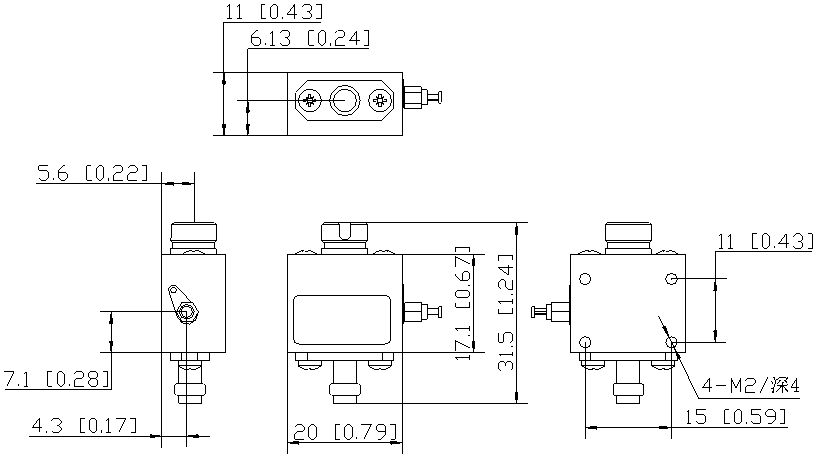

●आयाम र पिन (एकाइ: मिमी [इन्च])

अप्टिकल कनेक्टर: एफसी (फेस-कन्ट्याक्टेड) ​​फाइबर-ओप्टिक कनेक्टर

आरएफ कनेक्टर: एसएमए

●अर्डर जानकारी

पाना १:

कोड एनालग ब्यान्डविथ
L 0.03 ~ 1 GHz
S 0.03 ~ 2.5 GHz
CM अनुकूलन (≦ 8GHz )

● सावधानीहरू

  • अप्टो-सर्किटमा जडान गर्नु अघि फाइबर युग्मन पक्ष सफा छ भनी सुनिश्चित गर्नुहोस्।

  • आरएफ इन्टरफेस र अप्टिकल इन्टरफेस प्रयोगमा नभएको बेला डस्ट क्यापले ढाकिएको हुनुपर्छ।

  • उपयुक्त ESD सुरक्षा भण्डारण, यातायात मा आवश्यक छ

हाम्रा सबै मानक फोटोडिटेक्टरहरू मोड्युलहरूमा अनुकूलित गर्न सकिन्छ!

आवेदन

  • रडार सूचना प्रशोधन

  • इलेक्ट्रोनिक वारफेयर

  • एन्टेना मापन

  • फाइबर अप्टिक संचार

  • सुरक्षा र निगरानी
