LK-NYSD Mini UWB DML लेजर मोड्युल
- लघु डिजाइन
- प्रत्यक्ष मोड्युलेसन
- उच्च-गतिशील-दायरा
- 18 GHz ब्यान्डविथ
- कम थ्रेसहोल्ड करेन्ट
- उच्च उत्पादन शक्ति
- SMA कनेक्टर भएको ७ पिन बटरफ्लाइ प्याकेज
- अपरेटिङ केस तापमान: -४० देखि ७० ℃
- वर्धित विश्वसनीयता
- कम RIN
उत्पादन विवरण
LK-NYSD लेजर एक कम्प्याक्ट, प्रत्यक्ष मोड्युलेटेड DFB लेजर हो जुन रेखीय फाइबर अप्टिक सञ्चार प्रणालीहरूमा उत्कृष्ट प्रदर्शनको लागि डिजाइन गरिएको हो। यो १३१०nm, १५५०nm, र CWCM मा तरंगदैर्ध्य उत्सर्जन गर्न सक्षम छ। यी लेजरहरूले १२ GHz वा १८ GHz फ्रिक्वेन्सीहरूमा संकेतहरू प्रसारण गर्न समाक्षीय केबल प्रणालीहरूको उत्कृष्ट विकल्पको रूपमा काम गर्छन्।
यसले प्रसारणको समयमा आरएफ सिग्नलको अखण्डतालाई सुरक्षित राखेर माइक्रोवेभ सञ्चार नेटवर्कहरूको विश्वसनीयता बढाउँछ। यी विशेषताहरूको कारणले गर्दा, यो लेजर उत्पादनहरूले एन्टेना रिमोटिङ, टेलिमेट्री, समय र सन्दर्भ सिग्नल वितरण, र मापन र ढिलाइ लाइनहरू जस्ता अनुप्रयोगहरूको विस्तृत स्पेक्ट्रममा सिग्नल गुणस्तरलाई उल्लेखनीय रूपमा बढाउँछ।
LK-NYSD लेजरमा एकीकृत अप्टिकल आइसोलेटर, थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, लेजर डायोड चिप, र मनिटर फोटोडायोड छन्, जुन सबै हर्मेटिक सुरक्षा सुनिश्चित गर्न ७-पिन बटरफ्लाइ प्याकेज भित्र सिल गरिएको छ।
प्राविधिक Specifications
निरपेक्ष अधिकतम रेटिंग्स
| प्यारामिटर | प्रतीक | मि। | अधिकतम। | एकाइ |
| लेजर डायोड फर्वार्ड करेन्ट | If | - | 120 | mA |
| लेजर डायोड रिभर्स भोल्टेज | V | - | 1 | V |
| अगाडिको पावर | Pf | - | 20 | dBm |
| PD रिभर्स भोल्टेज | V | - | 15 | V |
| अगाडिको धारा (PD) | Im | - | 2 | mA |
| सञ्चालन तापमान | लाई | -40 | + 70 | ° C |
| भण्डारण तापमान | Ts | -55 | + 85 | ° C |
| भण्डारण सापेक्षिक आर्द्रता | Sr | - | 85 | % |
विद्युतीय / अप्टिकल विशेषताहरू (TC = २२±३℃)
| प्यारामिटर | प्रतीक | परीक्षण अवस्था | न्यूनतम | प्रकार | अधिकतम | units | नोट |
| वेभलम्बाइ | λ | IF = Iop, T = माथिल्लो | १३१० एनएम, १५५० एनएम, सीडब्ल्यूडीएम - |
nm | चयन गरियो | ||
| Frequency | - | एक्स ब्यान्ड | 0.1 | - | 12 | GHz | - |
| कु ब्यान्ड | 1 | - | 18 | ||||
| अप्टिकल आउटपुट पावर | P | यदि=Iop | - | 10 | - | mW | 1 |
| थर्सहोल्ड करेन्ट | Ith | - | - | - | 10 | mA | - |
| अपरेशन वर्तमान | Iop | - | - | 55 | 100 | mA | - |
| अपरेसन भोल्टेज | Vop | - | - | 1.5 | 2.5 | V | - |
| ढलान दक्षता | SE | - | 0.2 | - | - | W / A | - |
| साइड-मोड दमन अनुपात | SMSR | यदि=Iop | 30 | - | - | dB | - |
| सापेक्ष तीव्रता शोर | RIN | - | - | -150 | -130 | dB / Hz | - |
| ब्यान्डविथ (-३dB, I=६०mA) | S21 | एक्स ब्यान्ड | - | 12 | - | GHz | - |
| कु ब्यान्ड | - | 18 | - | ||||
| रिटर्न हानि (VSWR) | VSWR | एक्स ब्यान्ड | - | - | 2 | dB | - |
| कु ब्यान्ड | - | - | 2.2 | ||||
| इनपुट 1 dB कम्प्रेसन | - | - | 15 | - | - | dBm | - |
| थर्मिस्टर प्रतिरोध | Rth | @ २० डिग्री सेल्सियस | - | 10 | - | कोहम | - |
| TEC वर्तमान | It | - | - | - | 1.2 | A | 2 |
| TEC भोल्टेज | Vt | - | - | - | 2.5 | V | 2 |
| क्षमता (PD) | Ct | - | - | - | 20 | pF | - |
| अनुगमन वर्तमान | Im | - | 0.10 | - | 2.0 | mA | - |
| अँध्यारो धारा (PD) | Id | - | - | - | 50 | nA | - |
नोट:सबै लेजर चिपहरू वेफरहरूबाट आउँछन् जुन बर्न-इनको लागि स्वीकार्य उपज प्राप्त गर्न आवश्यक पर्ने प्रतिनिधि उपकरणहरू प्रयोग गरेर प्रमाणित गरिएको छ।
१. लेजर तापक्रम २५ डिग्री सेल्सियस सेट, ५५ एमएमा बायस करेन्ट
२. सञ्चालन केस तापक्रम -४० ~ ७० ℃
● सामान्य वक्र

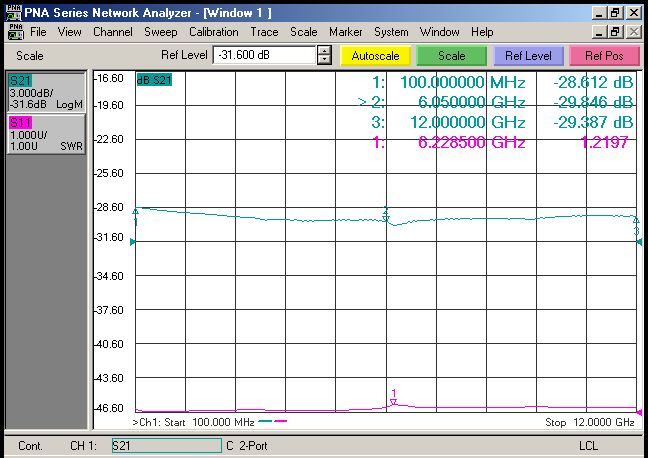

चित्र १. LK-NYSD शृङ्खला लेजर X ब्यान्ड S-कर्भ

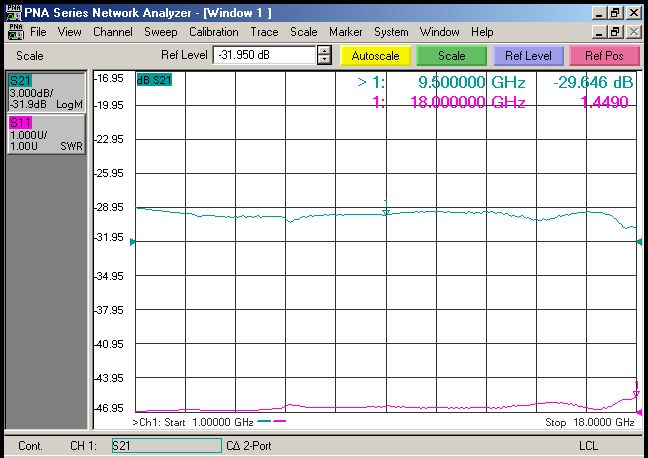

चित्र 2. LK-NYSD श्रृंखला लेजर Ku ब्यान्ड S-कर्भ
● विशिष्ट स्पेक्ट्रोग्राम

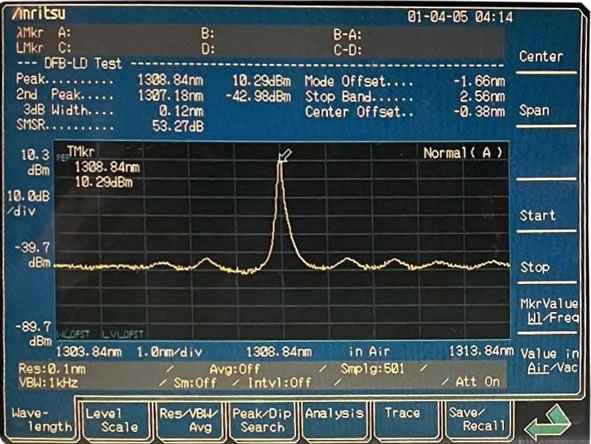

चित्र ३. LK-NYSD शृङ्खला लेजर स्पेक्ट्रोग्राम - ब्यान्ड १nm

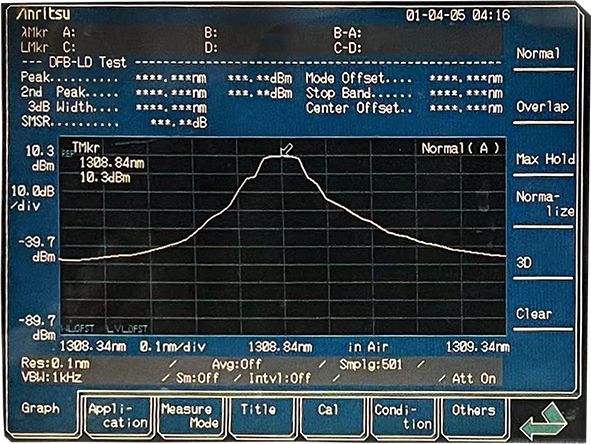

चित्र ३. LK-NYSD शृङ्खला लेजर स्पेक्ट्रोग्राम - ब्यान्ड १nm
● आयाम

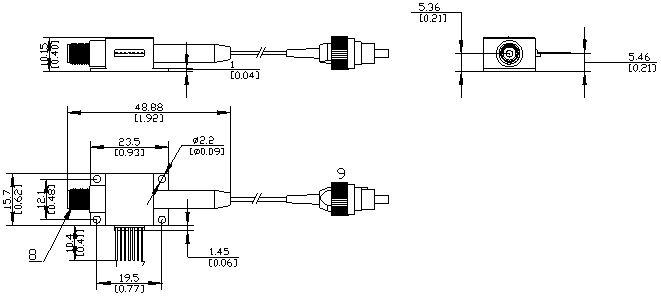

चित्र ५. LK-NYSD शृङ्खलाको आयाम
● पिनको परिभाषा
| वस्तु | परिभाषा | ||||||||
| पिन | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| विवरण | PD- | PD+ | एलडी- | थर्मिस्टर | थर्मिस्टर | TEC- | TEC+ | आरएफ आउटपुट | अप्टिकल इनपुट 输入 |
| प्रकार | -- | -- | -- | -- | -- | -- | -- | SMA- के | FC / APC |
● अर्डर जानकारी
पाना १:
| मोडेल | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| तरंगदैर्ध्य (एनएम) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
पाना १:
| मोडेल | Frequency |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
पाना १:
| मोडेल | अप्टिकल कनेक्टरको प्रकार | टिप्पणी |
| N | अनुकूलित | |
| A | एफसी / एपीसी | मानक ९/१२५μm एकल मोड फाइबर |
| P | एफसी / पीसी | मानक ९/१२५μm एकल मोड फाइबर |
आवेदन
उच्च गतिको डेटा सञ्चार
एन्टेना रिमोटिङ
सेलुलर र पीसीएस नेटवर्कहरू
एनालग आरएफ लिङ्क प्रसारण
सैन्य संचार
ट्र्याकिङ, टेलिमेट्री, र नियन्त्रण
टेलिमेट्री प्रणाली
सैन्य र रक्षा प्रणाली
